Artxandako tunelak eraikitzea.

ARTXANDA-28980023

Herria: Artxanda – Bilbo
Aurrekontua: 73.714.247,26 €
Egikaritze-epea: 38 hilabete
Bezeroa: BIZKAIKO FORU ALDUNDIA

Datu nagusiak

Triangelu bat osatzen duten hiru tuneleko bide-sistema: Txorierri - La Salve, La Salve - Ugasko eta Ugasko - Txorierri.

Ugasko - Txorierri eta La Salve - Txorierri tunelak hiru galeriaren bidez daude lotuta (guztira, 1.132 m). 4,5 m zabal eta 5 altu dira galeriak, eta ebakuatzeko edo sartzeko balio dute, tunelen batean istripurik gertatuz gero.

Txorierriko loturaren bidez, Ugasko - Txorierri eta La Salve - Txorierri tunelak BI-637 errepidearekin lotuta daude. Gainera, hiru baoko zubi bat egin zen, pilareen artean 41 m-ko argi maximoa duena, eta 6 m-ko altuera maximokoa.

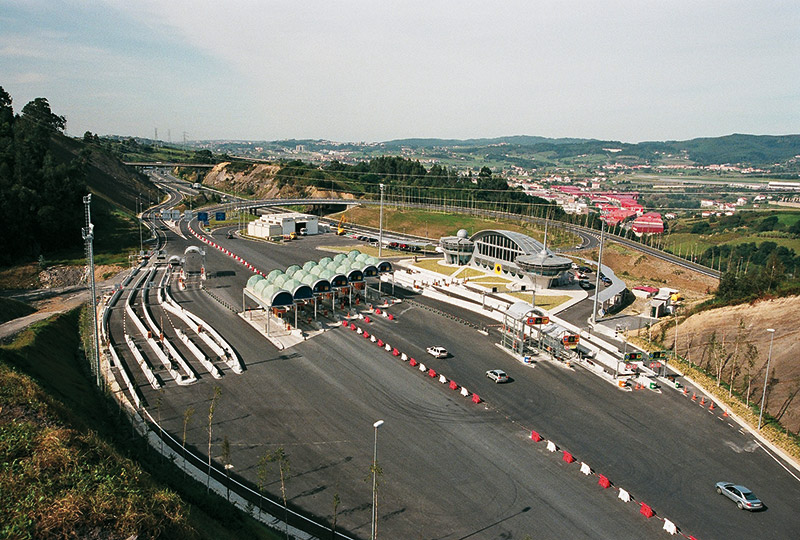

Lotura horretan bertan, ordainleku-gunea eta bidesaria ordaintzeko kabinak daude. Kontrol Eraikina ere hor dago. Elkarri atxikitako bi egitura metalikoz eta sistema estrukturalez dago osatuta.

Fitxa teknikoa

Txorierri - La Salve tunela:

• 1.207 m-ko luzera, 16,80 x 11,43 m-koa, hiru errei, 1 m-eko eta 1,50 m-eko bi bazterbide, eta 0,75 m-ko bi espaloi.
• 200 m-ko hondeaketa (21.806 m3), labaki-makinen bidez, eta 1.000 m-koa (123.086 m3), lehergaiz.
• Tunelaren behin-behineko euskarria H-250 hormigoi proiektatukoa da, 10 eta 30 cm bitartekoa (3.927 m3), errefortzuko altzairu-zuntzez (142,5 Tm) armatua, eta 4 m-ko luzerako Swellex motako buloiz (27.317 m) eta zertxez (4.149 m) ainguratua.

La Salve - Ugasko tunela:

• 569 m-ko luzera, 12,21 x 10,00 m-koa, hiru errei, 1 m-eko bi bazterbide eta 0,75 m-ko bi espaloi.
• Hondeaketa osoa (63.398 m3) labaki-makinen bidez egin zen.
• Tunelaren behin-behineko euskarria H-250 hormigoi proiektatukoa da, 10 eta 30 cm bitartekoa (1.995 m3), errefortzuko altzairu-zuntzez (72,2 Tm) armatua, eta 4 m-ko luzerako Swellex motako buloiz (16.338 m) eta zertxez (2.931 m) ainguratua.

Ugasko - Txorierri tunela:

• 1.073 m-ko luzera, 13,00 x 8,00 m-koa, eta sekzioaren neurri geografikoak La Salve - Ugasko tunelarenekoaren antzekoak.
• 200 m-ko hondeaketa (23.025 m3), lugorritzeko makinaz, eta 970 m-koa (90.192 m3), leherketaz.
• Tunelaren behin-behineko euskarria H-250 hormigoi proiektatukoa da, 10 eta 30 cm bitartekoa (3.241 m3), errefortzuko altzairu-zuntzez (121,5 Tm) armatua, eta 4 m-ko luzerako Swellex motako buloiz (25.097 m) eta zertxez (3.132 m) ainguratua.

Hiru tunelak bi basetan zulatu ziren: goialdea – Aurrerapena, 60 m2-ko sekziokoa; eta behealdea – Birrinketa, 40 m2-ko sekziokoa.
